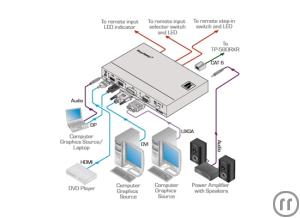

SID−X2N ist ein Multi−Format HDBaseT Twisted Pair Übertrager mit vier Signaleingängen für Computergrafikvideo, HDMI, DVI und DisplayPort mit "Step−in" Auswahltaste. Das Modul verfügt über eine automatische Erkennung des verwendeten Signaleingangs. SID−X2N unterstützt sowohl digitales Embedded−Audio als auch die Einspeisung von analogen Stereo−Audio Signalen. In Verbindung mit z.B. dem Präsentations−Scaler VP−553 als zentralem Umschalter in Projekten mit mehr als einem Multi−Format Anschlussmodul dient die vorhandene "Step−In" Taste zur Aktivierung einer „Show−Me“−Funktion, um das am jeweiligen SID−X2N Teilnehmeranschluss eingespeiste Bild− und Tonsignal über den zentralen Umschalter auf dem Display darzustellen. Die Step−in Funktion kann auch über einen Kontakteingang ausgelöst werden, wie auch die Umschaltung zwischen den verschiedenen lokalen Signaleingängen. SID−X2N ist ebenso kompatibel zu Kramer HDBaseT™ Twisted−Pair HDMI Empfängern, z.B. TP−580R, TP−580RXR oder VP−427 zur Verwendung ohne einen zentralen Umschalter.
Features
• Max. Datenrate: 6,75 GBit/s (bis 1080p@60 Hz, 36 BPP, einschl. WUXGA) im Normal-Modus. Bis zu 4,95 GBit/s (bis 1080p@60 Hz, 24 BPP) im Ultra-Modus.
• HDTV-kompatibel.
• HDCP-konform: Arbeitet mit Quellen, die den HDCP Repeater-Mode unterstützen.
• HDMI Support: Deep Color, x.v.Color™ und 3D.
• I-EDIDPro™ - Kramers Intelligente EDID-Bearbeitung: Intelligente Algorithmen für die EDID-Bearbeitung sichern den Plug and Play Betrieb von HDMI-Systemen.
• Entzerrung und Neutaktung der Daten.
• Eingangssignal-Erkennung: Exakte Erkennung durch Auswertung des tatsächlich vorhandenen Video-Taktsignals.
• Automatische Eingangswahl: Basierend auf zuletzt verbundenem Signaleingang (alternativ manuelle Auswahl).
• Automatische Erkennung und Einkopplung eines analogen Stereo-Audiosignals.
• Lokale Auskopplung des Audiosignals.
• Unterstützung digitaler Audioformate.
• EDID sperrbar: Schutz der eingelernten EDID vor versehentlichem Überschreiben.
• System-Reichweite: 130 m im Normal-Modus (1080p @60 Hz, 36 BPP) oder 180 m im Ultra-Modus (1080p @60 Hz, 24 BPP) mit BC−HDKat6a Kabeln.
• Lokale Step-In Umschaltung: Über Taste oder externen Schließkontakt.
• Stromversorgung: Externes Netzteil (im Lieferumfang enthalten).
• Bauform: Compact MegaTOOLS® - Zwei Geräte können im 19 Zoll Rack mithilfe des optionalen Adapters RK-T2B auf 1 HE nebeneinander montiert werden.
Technische Daten

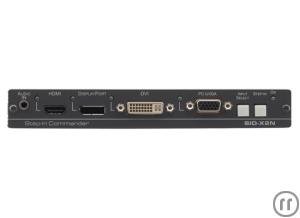

• EINGÄNGE: 1x HDMI, 1x DP, 1x DVI-I Buchse für DVI-D Signal, 1x HD15-Buchse für VGA/WUXGA, 1x 3,5 mm Buchse für unsymmetrisches Stereo-Audio.

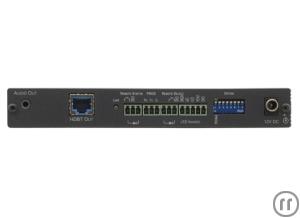

• AUSGÄNGE: 1x RJ-45 Buchse für HDBaseT, 1x 3,5 mm Buchse für unsymmetrisches Stereo-Audio.
• PORTS: 1x RS-232 über 3-pol. Schraubklemme für Programmierung,
• STEUERUNG: Fronttasten, abgesetzter Step-In Taster, abgesetzte Eingangsumschalter, RS-232.
• ANALOGAUDIO-EINGANG: Max. Pegel - 3 Vss.
• IMPEDANZ DER ABGESETZTEN LED: 5 V, ca. 300 Ω.
• HDMI-KONFORMITÄT: HDMI mit x.v.Color™ und 3D; HDCP mit Quellen, die den HDCP-Repeatermode unterstützen.
• MAX. DATENRATE: 6,75 GBit/s (2,25 GBit/s je Grafikkanal).
• MAX. ÜBERTRAGUNGSDISTANZ 180m bis zu 1080p @60Hz @24bpp im Extended Modus; 130m bis zu 1080p @60 @36bpp im
Normal Modus.
• STROMVERSORGUNG: 12 VDC, 950 mA.
• SICHERHEITS-STANDARDS: CE, UL.
• BETRIEBSTEMPERATUR: 0 bis 40 °C.
• LAGERTEMPERATUR: -40 bis +70 °C.
• REL. LUFTFEUCHTIGKEIT: 10 bis 90 %, nicht-kondensierend.
• KÜHLUNG: Konvektion, Luftschlitze.
• GEHÄUSE: Aluminium.
• LIEFERZUBEHÖR: Netzteil.
• OPTIONEN: 19 Zoll Rackadapter RK-T2B, RTBUS−12, RTBUS−22, SID−X2NBP Kit (Ersetzen Sie den oberen schwarzen Einsatz des SID-X2N für die Übereinstimmung mit der Farbe des modularen TBUS-10xl).
• ABMESSUNGEN: 18,8 cm x 11,3 cm x 2,5 cm (BxTxH).
• GEWICHT: ca. 0,48 kg
